产品介绍：
电容器装置主要由高压电力电容器、电容器专用熔断器、串联电抗器、放电线圈、氧化锌避雷针、隔离接地开关、支柱绝缘子、连接母线和电容器构架等设备组成。若采用双星形接线中性点不平衡电流保护或单星形接线桥差保护，应有电流互感器。
一次接线及保护方式：电容器装置接线方式一般采用星形接线。电容器装置的保护一般分为：一级保护：內熔丝和外熔丝保护；二级保护（继电保护），开口三角电压保护、相电压纵差保护、桥式差流保护、中性点不平衡电流保护等；另外，系统还须设过电压、欠电压、过电流和速断等保护。
装置使用环境：
■ 安装场所：户内或户外。
■ 安装运行海拔高度：1000m及以下（超过1000m时须在订货时说明）。
■ 安装运行地区环境温度：-40℃~+45℃（温度超过此范围须在订货时说明）。
■ 装置的安装地平应与垂直面倾斜不超过5度；安装运行地区无导电性或爆炸性尘埃，无有害气体及蒸汽，无剧烈的机械运动。
■ 地震：地面水平加速度0.25g，垂直加速度0.125g，两种加速度同时作用，g为地心引力加速度。
装置结构：
按装置布置形式可分为：片架式、框架式、柜式等。
片架式
结构即以片架（包括直梁、横梁和横档等）为计量单位的零部件，通过螺栓等一系列标准件连接而成电容器组构架，其四周为网门。装置具有价格低、运输方便等特点。各电压等级的装置均可采用该结构型式。
框架式
结构即由角铁、槽钢等焊接为标准的框架，电容器组装在框架上组成模块单元，按照需要由多个模块单元组成各种容量和电压等级；在安装现场将各模块就位、紧固并接线， 可用于6kV、10kV、20kV、35kV、66kV 等电压等级，目前是我们推荐的主要结构型式。

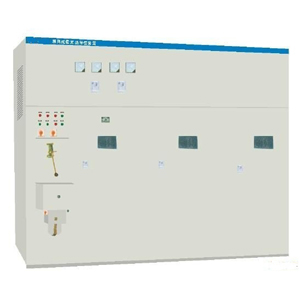

柜式（箱变式）
结构即将所有配置的元器件均装在类似高压开关柜的构架上，柜门用钢板或镀锌钢板网制成。装置由电抗器柜、放电柜和电容器柜等三部分组成。装置具有外观整齐，安装方便等特点。 6kV、10kV、20kV 等电压等级，容量在 300Kvar~3000Kvar的户内装置适宜采用该结构形式。
