摘要: 本文针对四方电气V350系列变频器在水泥袋双头缝边机上的应用作了简单的介绍。要实现缝边机高速度、等间距地缝合编织袋,变频器的性能与使用决定其控制效果。V350系列变频器卓越的控制性能,满足了缝边机过载能力强、转速精度高等要求。
关键字: V350 变频器 MODBUS 水泥袋缝边机
一、工艺介绍
水泥袋双头缝边机是全自动缝袋机的一种,它通过电脑控制工业缝纫机和输送带,全自动地将编织袋两头缝合,并自动地将袋间的缝线切断、整齐地将袋子堆放。它是高效的全自动工业缝纫机的一种应用。工人向输送带一个个地放入编织袋,缝袋机将袋子按设定的间距分开,同时缝纫机自动地将编织袋两头折边、缝合。
二、工作原理:
图1 缝边机示意图
如图1所示,水泥袋双头缝边机主要包括上料输送带,挡牙,主输送带,下料输送带,工业缝纫机,送纸机,气剪等几个部分。其中上料输送带、主输送带、工业缝纫机由变频器驱动,要求在工作时它们的线速度相同。上料输送带开机后一直运行,编织袋被工人手动投放在上料输送带上。气动挡牙按照触摸屏上设定的间距将袋子分隔开,当投袋子间距大于设定间距时,主输送带和缝纫机停机,等待上料输送带上的编织袋子到达挡牙位置时,主输送带和缝纫机停机又继续运行;当投袋子间距小于设定间距时,主输送带和缝纫机不停机。这样才能保证高效率地生产运行。
三、 缝边机控制方案

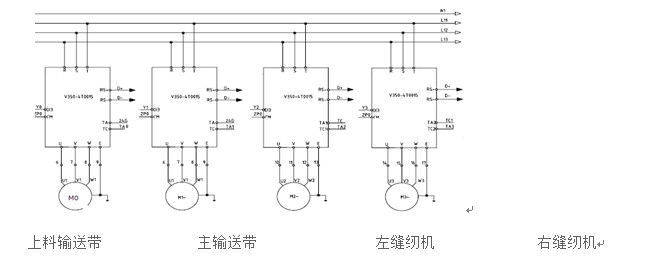

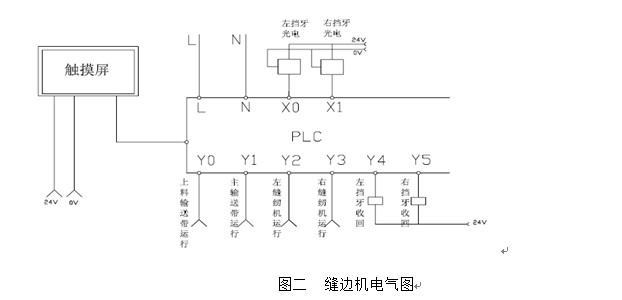

本电控系统由触摸屏、PLC、四台1.5KW的四方V350系列变频器、挡牙电磁阀等组成。通过触摸屏可以设定袋子的宽度、袋子的间距、生产线速度等参数。前面工作原理中我们讲到,工作时传动的各机构线速度相同,所以可以根据公式:线速度==π*直径*电机转速/传动比
PLC实时计算出上料输送带变频器、主输送带变频器、左缝纫机变频器、右缝纫机变频器的各道工序的目标频率,通过MODBUS通信的方式控制变频器调速。
系统的控制难点主要在于挡牙与主输送带变频器的控制。要通过PLC定时器精确计算挡牙的收回与挡住时刻,同时也要控制主输送带变频器的运行刻。当左挡牙光电和右挡牙电光信号同时被袋子挡住时,挡牙立刻收回,主输送带变频器提前挡牙或延时挡牙一定时间运行。因此对变频器的响应速度要求比较高。另外,主输送带负载较重,起动时要求力矩较大。本系统最高运行线速度为30m/min,最高运行速时,主机变频器达到58Hz,最大电流达到额定值的110%。V350变频器优异的矢量控制性能满足了系统的特殊工艺要求。
四、 系统方案优点:
(1)用外部端子给定的方式运行变频器,能精确控制主输送带变频器运行时刻,如果用通信的方式运行变频器,MODBUS通信可能存在干扰,从而影响分袋子的间距。
(2)主机变频器的起动力矩大,过载能力强,在110%过载下能长期运行。同时提高了生产速度,提高了效率。
(3)主机变频器加减速时间短,响应速度快,分袋子的间距精确。
(4)变频器稳速精度高,运行时要求全线速度相同,如果稳速精度低,容易造成缝纫机针被拉断。
(5)故障率低,维护方便。
五、总结
本系统对上料输送带、左缝纫机、右缝纫机、收袋部分、送纸部分的控制比较简单,难点在于挡牙与主输送带变频器的控制。V350系列变频器的性能对主机的的控制起到关键作用,提高了生产速度和效率。此控制方案在缝边机中得到了广泛应用。
